TVS-h1288X — NAS com Intel® Xeon® W e Thunderbolt™ 3 para colaboração 4K e virtualização de alto desempenho

Introdução — contextualização estratégica

O TVS-h1288X posiciona-se como uma plataforma de armazenamento convergente para estúdios de mídia, departamentos de TI e ambientes de virtualização que exigem alta largura de banda, integridade de dados e baixa latência.

Combinando um processador Intel® Xeon® W-1250 de seis núcleos (até 4,7 GHz), suporte a Thunderbolt™ 3 via placas QXP-T32P, conectividade 10GbE/2,5GbE integrada e o sistema QuTS hero baseado em ZFS, o TVS-h1288X atende tanto fluxos de trabalho criativos 4K quanto requisitos empresariais de backup e recuperação.

As organizações que dependem de edição compartilhada, VMs de produção e recuperação rápida de dados enfrentam desafios críticos: concorrência por I/O, risco de corrupção de dados e necessidade de garantir RTO/RPO agressivos sem multiplicar custos de infraestrutura.

Este artigo analisa, com base no material original da QNAP, a arquitetura, os trade-offs, cenários de aplicação e práticas avançadas para tirar máximo proveito do TVS-h1288X em contextos empresariais.

Problema estratégico — por que escolher uma solução como o TVS-h1288X?

Desafios empresariais para mídia e virtualização

Empresas que lidam com vídeo 4K, bancos de dados ou grandes volumes de VMs enfrentam dois vetores de risco: desempenho insuficiente que atrasa entregas, e integridade de dados comprometida por falhas de armazenamento.

Além disso, a necessidade de colaboração em tempo real entre estações de trabalho exige conectividade de alta velocidade (Thunderbolt™ e 10GbE) com confiabilidade e mecanismos de failover.

O TVS-h1288X aborda esses pontos com interfaces convergentes e recursos de software voltados para redução de risco operacional, mas exige decisões arquiteturais cuidadosas para equilibrar custo, desempenho e disponibilidade.

Implicações de negócio

Escolher um NAS como plataforma primária para edição e virtualização afeta SLAs, ciclo de entrega e OPEX. Implementações erradas (por exemplo, armazenamento centralizado sem cache NVMe ou sem políticas de snapshot) tendem a aumentar RTO/RPO e custos com retrabalhos.

Portanto, o TVS-h1288X não é apenas um equipamento: é um componente estratégico que demanda políticas de armazenamento, testes de carga e governança que alinhem TI e áreas de criação.

Consequências da inação — custos e riscos

Riscos operacionais e financeiros

Sem plataformas como o TVS-h1288X com ZFS e SnapSync, empresas correm maior risco de perda de dados ou janelas de recuperação longas. Para fluxos de mídia, isso pode resultar em perda de prazos contratuais e custos adicionais com retransmissão de trabalho.

Em virtualização, a falta de IOPS e latência consistente pode degradar aplicações críticas e impactar acordos de nível de serviço, gerando multas contratuais ou perda de receita.

Além disso, infraestrutura de armazenamento ineficiente consome capacidade e aumenta CAPEX quando a solução idealaria envolver apenas melhores políticas de redução de dados como desduplicação e compressão em nível de bloco.

Desvantagens competitivas

Organizações que não adotam práticas de armazenamento moderno perdem competitividade em velocidade de entrega, flexibilidade e capacidade de escalar ambientes de produção e pós-produção.

Recuperação de desastres lenta ou inconsistente pode comprometer continuidade de negócios e reputação.

Fundamentos da solução — arquitetura e princípios técnicos

Processamento e memória — base para cargas intensivas

O TVS-h1288X utiliza o Intel® Xeon® W-1250 (6 núcleos/12 threads), com turbo até 4,7 GHz, e suporta até 128 GB de memória DDR4 ECC via quatro slots Long-DIMM.

Essa combinação sustenta múltiplas máquinas virtuais e contêineres, além de operações de transcodificação em tempo real e cargas de backup paralelo. A memória ECC é fundamental para evitar corrupção silenciosa em ambientes que executam VMs e bancos de dados.

Do ponto de vista de segurança de dados, o suporte AES-NI no processador aumenta a eficiência de tarefas criptográficas sem sacrificar desempenho.

Conectividade convergente — Thunderbolt™ 3 e Ethernet multi-Gb

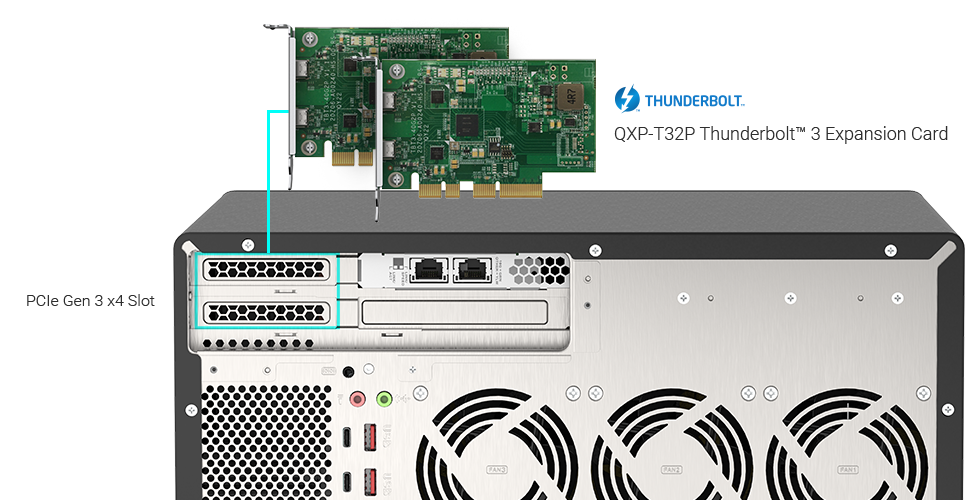

Os slots PCIe de 3ª geração x4 aceitam duas placas QXP-T32P, oferecendo até quatro portas Thunderbolt™ 3, o que permite conectar diretamente até quatro estações de trabalho Thunderbolt.

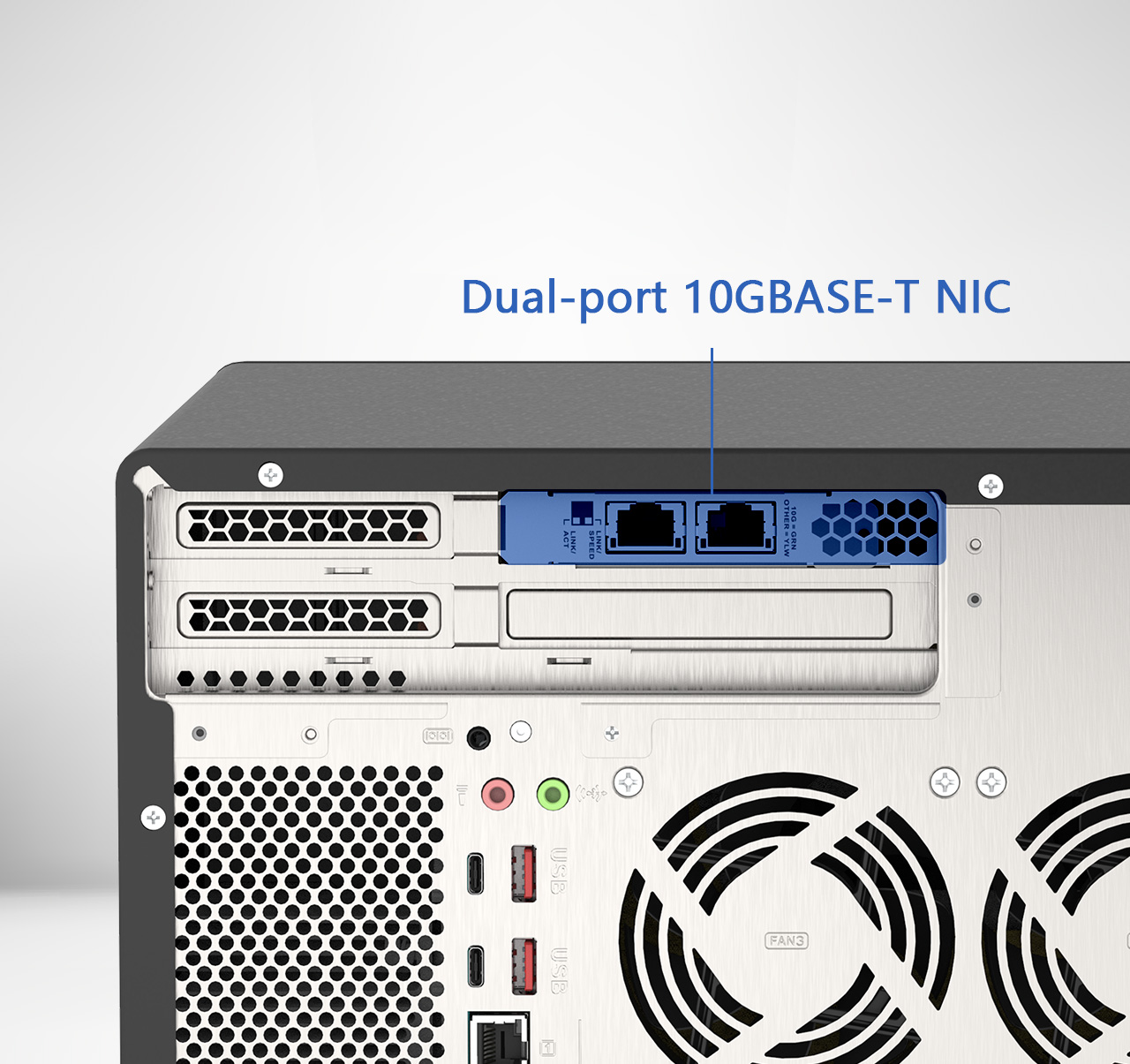

Adicionalmente, o TVS-h1288X traz duas portas 10GBASE-T e quatro portas 2,5GbE integradas, permitindo entroncamento de porta (link aggregation) e failover para alcançar até 20 Gb/s agregada.

Para estúdios, essa arquitetura garante simultaneidade: estações conectadas por Thunderbolt™ podem trabalhar em conjunto com nós Ethernet sem interferir na largura de banda das interfaces físicas.

QuTS hero e ZFS — integridade e eficiência de armazenamento

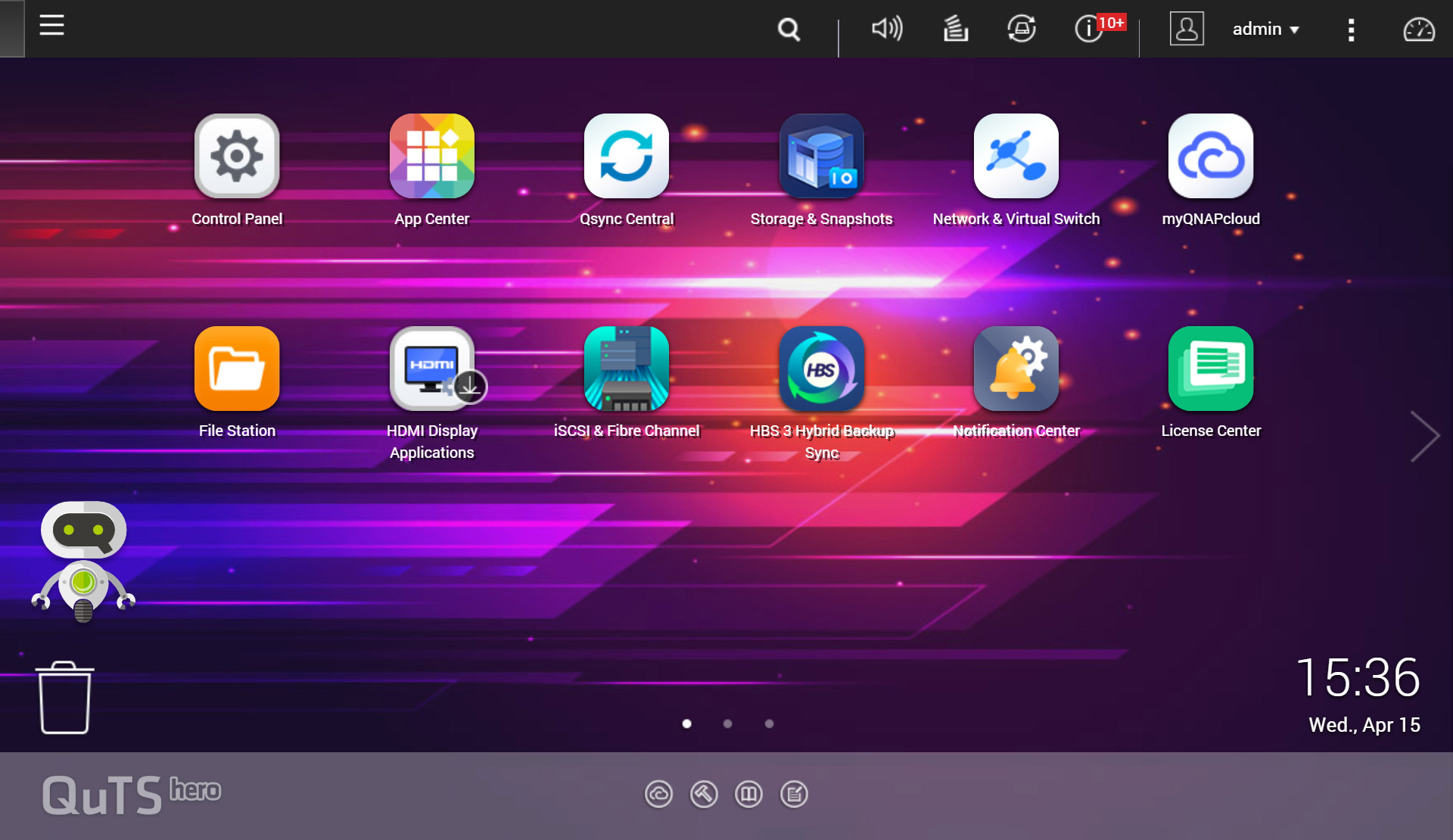

O QuTS hero combina o ecossistema de aplicativos QTS com o sistema de arquivos ZFS de 128 bits. Essa escolha prioriza integridade de dados (autorrecuperação), suporte a WORM, além de capacidades de redução de dados (desduplicação, compressão, compactação) em nível de bloco.

A arquitetura de cache multinível (L1 ARC em memória, L2 ARC em SSD e ZIL para transações síncronas) permite otimizar leituras e escritas, oferecendo proteção contra perda de dados com ZIL protegido contra falhas de energia.

Para ambientes com muitas VMs idênticas, a deduplicação em bloco pode reduzir a necessidade de capacidade em até 95% no exemplo citado (20 VMs clonadas do mesmo modelo), o que tem impacto direto em CAPEX e planeamento de capacidade.

Cache NVMe e layout híbrido de armazenamento

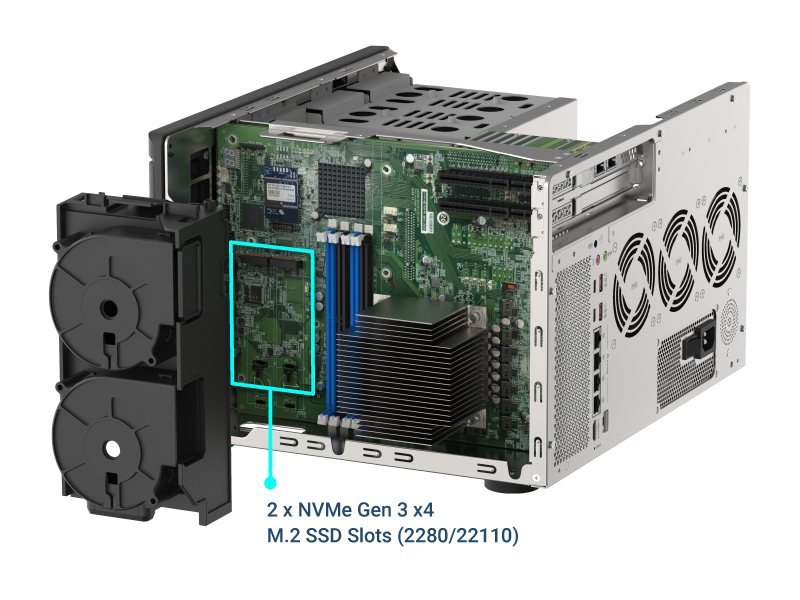

Com dois slots M.2 NVMe e quatro baias de SSD de 2,5″ para cache, o TVS-h1288X permite criar níveis de armazenamento que maximizam IOPS e reduzem latência para bancos de dados e VMs.

Recomenda-se usar um RAID SSD para a unidade do sistema e metadados, e usar NVMe para ZIL/INTENT LOG e L2 ARC conforme a estratégia de camada descrita: sistema → cache/ZIL → dados.

Essa configuração reduz contention em workloads aleatórios e melhora a responsividade em ambientes virtuais, além de permitir que as baias de 3,5″ sejam dedicadas a HDDs de alta capacidade para otimizar custo/GB.

Implementação estratégica — abordagem metodológica

Planejamento de configuração de armazenamento em camadas

Seguir as três etapas recomendadas pelo QuTS hero ajuda a alinhar desempenho e durabilidade: (1) criar unidade do sistema em SSD RAID, (2) provisionar cache de leitura / ZIL com SSDs adicionais, (3) alocar HDDs/SSDs para armazenamento de dados.

Implementar o sistema do modo descrito reduz risco de I/O bottlenecks e facilita operações de manutenção, uma vez que o sistema e os metadados ficam isolados em mídia de maior desempenho.

Também é aceitável configurar um pool totalmente em flash para ambientes que exigem latência mínima e alta IOPS, porém a decisão deve ser justificada por análise de custo por GB versus requisitos de desempenho.

Integração de Thunderbolt™ 3 em fluxos de trabalho de estúdio

Para edições 4K colaborativas, instalar até duas placas QXP-T32P transforma o NAS em um hub Thunderbolt™ 3 com até quatro portas. Até quatro estações de trabalho Thunderbolt podem conectar-se simultaneamente para acesso de alta velocidade.

Recomenda-se RAID 5 com SSDs SLC/MLC para desempenho máximo e equilibrar custo e durabilidade. Atenção especial a cabos: computadores Thunderbolt™ 4 exigem cabo Thunderbolt™ 4 certificado ou cabo Thunderbolt™ 3 passivo < 0,8 m.

Adotar essa topologia melhora colaboração, mas impõe disciplina de versionamento e backup devido ao alto volume de I/O e possibilidade de conflitos concorrentes em arquivos de projeto.

Virtualização e containers — práticas de alocação de recursos

Use Virtualization Station e Container Station para consolidar cargas de trabalho que tolerem latência de rede e I/O típicas de um NAS. Para bancos de dados ou VMs com I/O muito intenso, favor avaliar migração para storage NVMe dedicado ou planejar políticas de QoS.

Reserve memória ECC suficiente para VMs críticas; o máximo suportado (128 GB) é recomendado quando múltiplas VMs/containers coabitam o NAS.

Considere passagem de GPU para VMs quando for necessário acelerar transcodificação; o TVS-h1288X suporta placas gráficas até 266 x 137 x 45 mm, sujeito às limitações da PSU (550 W). Avalie consumo e compatibilidade de drivers antes da implantação.

Melhores práticas avançadas — otimizações e refinamentos

Desduplicação e redução de dados com visão operacional

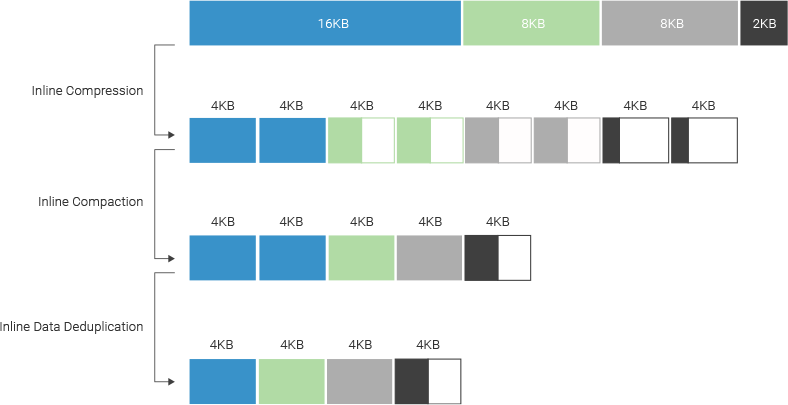

Ativar desduplicação em bloco e compressão reduz significativamente uso de capacidade em cenários com múltiplas VMs e arquivos similares, mas impõe CPU e memória adicionais durante operações intensas de dedupe e compressão.

Trade-off: para melhores benefícios, combine dedupe com memória disponível e CPU (Xeon W) adequadas; caso contrário, a deduplicação pode afetar latência em workloads sensíveis.

Planeje janelas de manutenção para operações intensivas de dedupe e utilize monitoramento para validar gains reais antes de normatizar políticas agressivas de dedupe em produção.

SnapSync e políticas de RPO/RTO

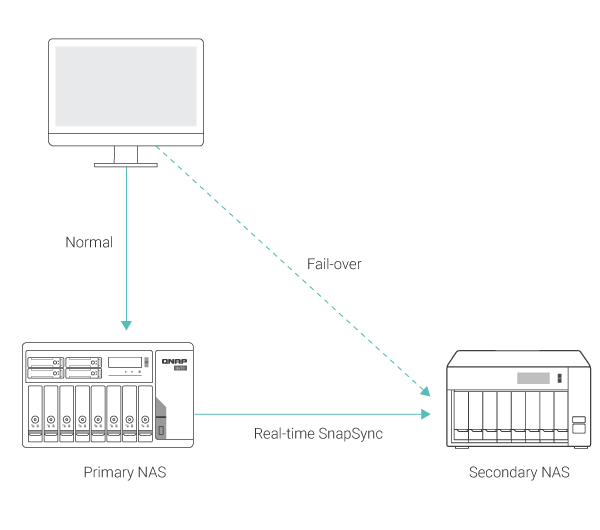

O SnapSync em tempo real minimiza RPO ao replicar gravações para um NAS secundário no momento em que os dados são escritos. Para operações críticas, isso reduz risco de perda de dados entre checkpoints.

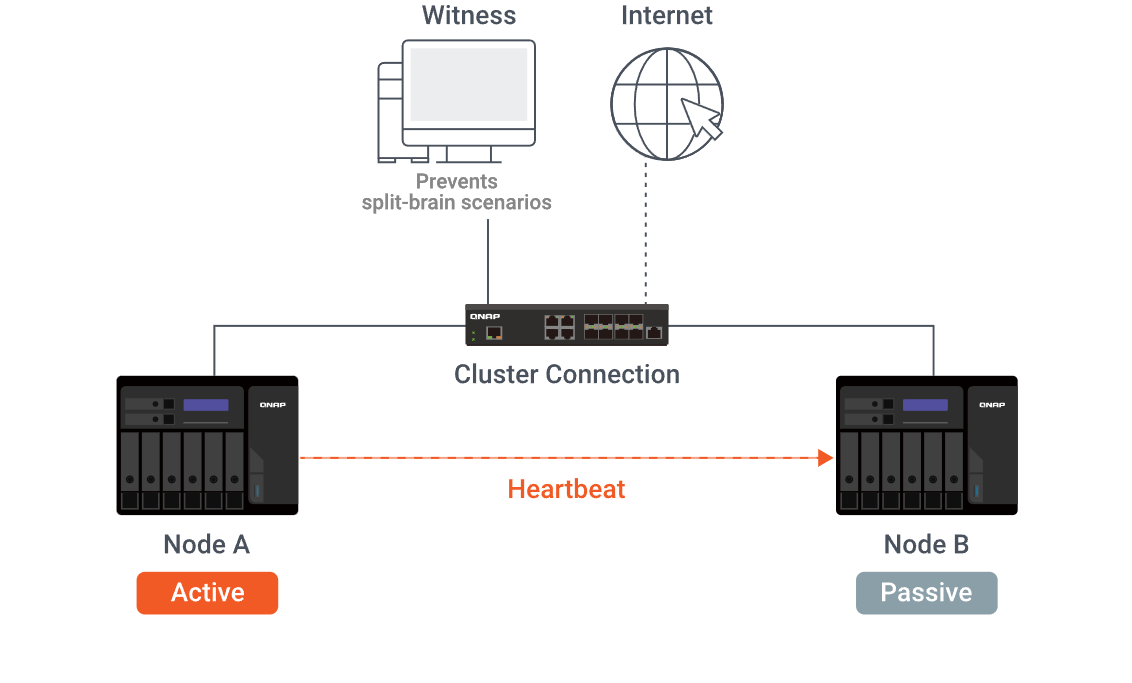

Com HA (cluster ativo/passivo), o RTO informado é inferior a 60 segundos (servidor passivo assume em < 1 minuto), entregando continuidade operacional praticamente imediata em caso de falha.

Essas capacidades devem ser combinadas com políticas de privilégio e workflows de failover testados para garantir que a troca não cause indisponibilidade de serviços dependentes.

Cache NVMe — calibragem e manutenção

Use os slots M.2 NVMe para ZIL e L2 ARC onde necessário. Monitorar desgaste e aplicar QSAL para detectar vida útil de SSDs em nível de RAID ajuda a evitar falhas simultâneas de SSDs.

QSAL automatiza nivelamento de antidesgaste, mas boas práticas incluem rotinas de substituição preditiva e teste de reconstrução para validar tempo de rebuild e impacto em performance.

Documente políticas de atualização de firmware e procedimentos de contingência caso um SSD crítico falhe durante operações de alto I/O.

Medição de sucesso — métricas e indicadores

Métricas operacionais essenciais

Para avaliar implantação do TVS-h1288X, monitore IOPS (leitura/gravação), latência média, taxa de transferência real (MB/s), utilização de CPU e memória, além das taxas de compressão/ deduplicação efetiva.

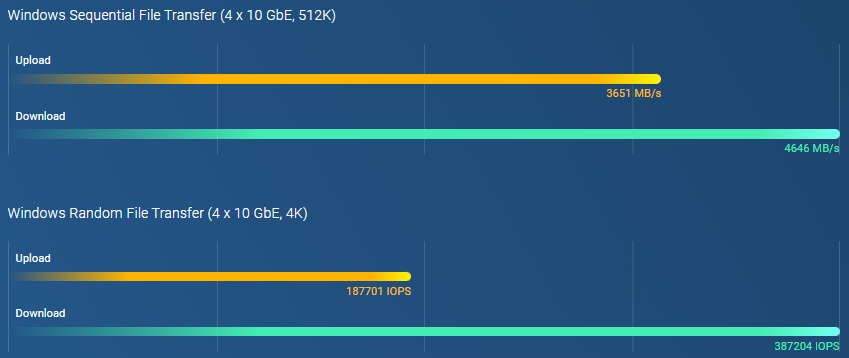

Nos testes fornecidos, em um ambiente específico (4 x 10GbE, 512K seq.) foram medidos: upload sequencial 3651 MB/s e download 4646 MB/s. Em 4K random, upload 187701 IOPS e download 387204 IOPS — resultados validados em laboratório da QNAP, variando conforme ambiente.

Use essas métricas como referência de comparação, mas priorize medições in situ com conjuntos de dados reais para ajustar configuração de cache, RAID e QoS.

Métricas de disponibilidade e proteção

Acompanhe RTO e RPO em testes de failover/HA e replicação. Valide o tempo de comutação passiva (< 60 s) e o comportamento de SnapSync sob carga.

Monitore instantâneos e taxa de crescimento de versões para dimensionar retenção sem sobrecarregar capacidade ou impactar performance durante operações de snapshot e replication.

Análise de cenários críticos — casos de uso complexos

Estúdio de pós-produção com colaboração 4K

Configuração recomendada: TVS-h1288X com duas placas QXP-T32P, RAID 5 em SSD SLC/MLC para projetos ativos, NVMe para ZIL e L2 ARC, e 10GbE link aggregation para render farms e servidores auxiliares.

Benefícios: trabalho colaborativo em tempo real, transcodificação 4K com saída HDMI 4K direta e menor latência de escrita/leitura. Riscos: custo elevado por GB em configuração SSD; mitigar com tiers onde arquivos arquivados migram para HDD em pools distintos.

Ambiente virtualizado de VMs críticas

Configuração recomendada: RAID SSD para unidade do sistema, NVMe para I/O aleatório e HDDs de alta capacidade para armazenamento menos crítico. Reserve memória ECC suficiente e avalie passagem de GPU se necessário.

Pontos de falha: saturação de IOPS em rebuilds de RAID; mitigação: testes de rebuild, monitoramento pró-ativo e uso de HA para reduzir impacto de falhas.

Backup e recuperação com Veeam e HBS

O TVS-h1288X é verificado como Veeam Ready e suporta HBS com QuDedup. Implementar backup 3-2-1 combinando Snapshots, HBS e SnapSync reduz RPO e custo de armazenamento primário.

Trade-offs: deduplicação na fonte reduz transferência, mas exige CPU/memória. Ajuste janelas de backup e paralelismo para evitar competição por recursos durante horários críticos.

Pontos de falha potenciais e mitigação

Falhas de SSD e desgaste acelerado

Problema: uso intensivo de NVMe/ZIL pode causar desgaste acelerado de SSDs. Mitigação: ativar QSAL, monitorar SMART, e definir políticas de substituição preditiva.

Plano de contingência: manter pool spare e scripts de automação para rebuilds rápidos. Testar tempo de rebuild para validar janela de risco.

Interferência entre Thunderbolt e Ethernet

Embora projetado para operar simultaneamente, configurações mal planejadas podem criar gargalos em recursos de CPU ou PCIe. Mitigação: balancear cargas entre Thunderbolt e interfaces Ethernet e monitorar uso de barramento PCIe.

Realize testes de throughput com carga mista para validar comportamento em produção antes de migração completa.

Governança e compliance

Requisitos de conformidade (retention, WORM, auditoria) são suportados via QuTS hero e WORM. No entanto, políticas organizacionais devem garantir que snapshots, replicações e logs sejam retidos conforme normas aplicáveis.

Implemente controle de acesso baseado em funções, logs de auditoria e integração com sistemas de identidade corporativa para atender governança e segurança.

Interoperabilidade com sistemas existentes e emergentes

Ecossistema QNAP e integração com nuvem

O TVS-h1288X funciona como gateway de armazenamento em nuvem (HybridMount, VJBOD Cloud) para operar em modelos híbridos, combinando cache local para baixa latência com armazenamento econômico em nuvem para arquivamento.

Isso permite fluxos onde dados ativos ficam no NAS e objetos ou blocos são armazenados na nuvem, com transmissão apenas das alterações para reduzir largura de banda.

Compatibilidade com SAN Fibre Channel

Instalar placas Fibre Channel de 16 Gb/32 Gb fornece opção econômica para integrar NAS a ambientes SAN, usando iSCSI e mascaramento LUN para segurança adicional.

Avalie requisitos de performance e isolamento de tráfego ao misturar FC com Ethernet na mesma topologia física.

Requisitos de governança, compliance e segurança

Integridade e proteção de dados

QuTS hero com ZFS fornece autorrecuperação e suporte WORM, fundamentais para atender requisitos regulatórios em segmentos que exigem imutabilidade e rastreabilidade.

Combine essas capacidades com Security Counselor, varredura antimalware e práticas de patching para reduzir superfície de ataque.

Políticas de backup e retenção

Implemente políticas 3-2-1 usando HBS e SnapSync, com QuDedup para otimizar transferência e uso de armazenamento. Documente RTO/RPO e teste regularmente os planos de recuperação.

Audite instantâneos e replicações para verificar conformidade e alinhar retenção com obrigações legais.

Conclusão — resumo, perspectivas e próximos passos práticos

Resumo dos pontos principais

O TVS-h1288X é uma plataforma convergente que combina CPU Intel® Xeon® W, QuTS hero baseado em ZFS, Thunderbolt™ 3 (via placas QXP-T32P) e conectividade 10GbE/2,5GbE para suportar fluxos de mídia 4K, virtualização e operações críticas de backup/recuperação.

Seus diferenciais técnicos — redução de dados em nível de bloco, SnapSync em tempo real, cache multinível e HA com RTO < 60 s — posicionam-no como opção viável para organizações que precisam conciliar desempenho, integridade de dados e flexibilidade de integração com nuvem.

Considerações finais sobre implementação

Ao adotar o TVS-h1288X, priorize um projeto que inclua: dimensionamento de memória ECC, estratégia de camadas (SSD RAID para sistema, NVMe para ZIL/L2 ARC, HDD para capacidade), testes de carga mista e políticas de governança para snapshots e replicação.

Considere trade-offs entre custo e desempenho — especialmente quando optar por SSDs em produção para edição versus pools HDD para arquivamento.

Perspectivas futuras

A convergência de interfaces de alta velocidade e capacidades avançadas de software de armazenamento tende a consolidar NAS empresariais como plataformas primárias para workflows criativos e virtualizados. O uso eficiente de dedup/compressão e gateways de nuvem continuará a reduzir custos e melhorar agilidade.

Próximos passos práticos (orientação operacional)

1. Validar requisitos de I/O com testes in situ simulando cargas de edição 4K e VMs.
2. Projetar a topologia de armazenamento em camadas seguindo as três etapas do QuTS hero.
3. Implementar SnapSync e HA em ambientes de produção com testes de failover e validação de RTO/RPO.
4. Monitorar métricas (IOPS, latência, CPU/memória) e ajustar políticas de dedupe/compactação conforme evidências operacionais.

Essas ações permitirão extrair o máximo valor do TVS-h1288X, alinhando tecnologia e objetivos de negócio sem extrapolar as capacidades descritas no material técnico original.
