Introdução

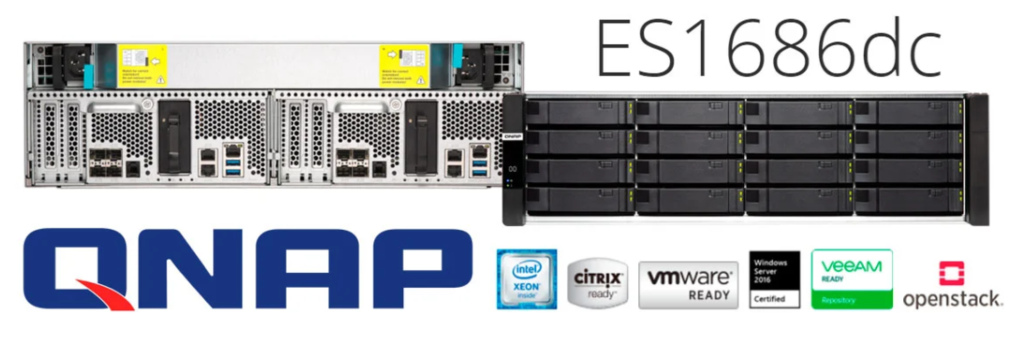

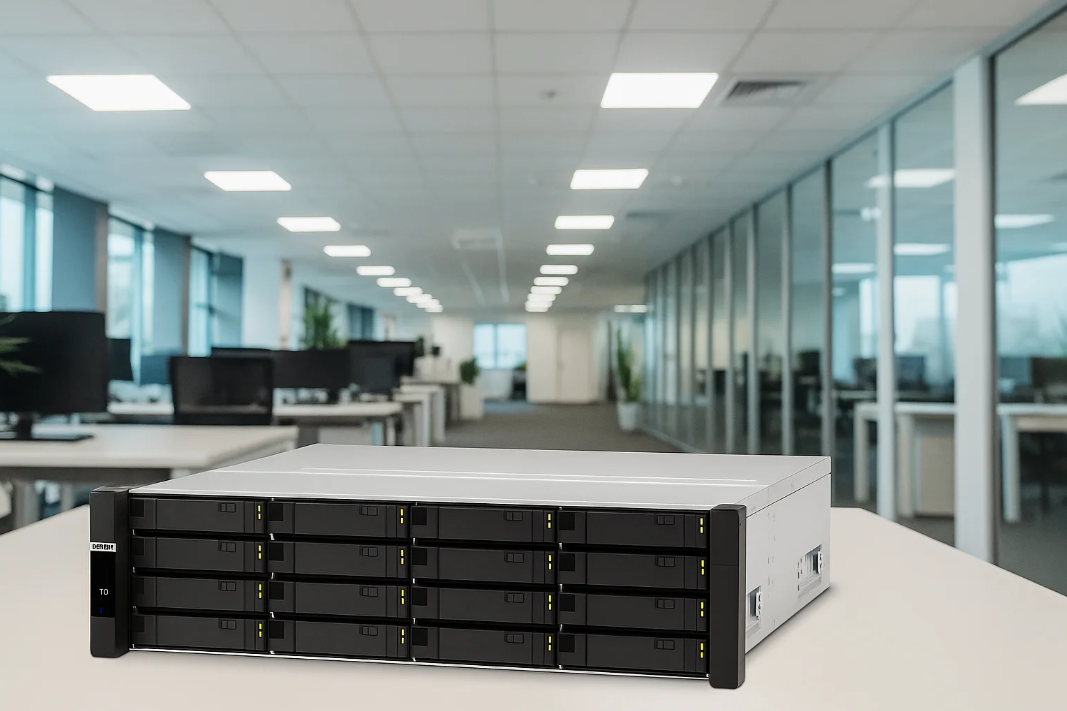

O QNAP ES1686dc é um storage NAS Enterprise ZFS com 16 baias hot-swappable e controladora redundante, projetado para entregar disponibilidade elevada em cenários corporativos. A plataforma combina processadores Intel Xeon D, memória ECC DDR4 e conectividade SAS 12Gb/s, ancorando-se no sistema de arquivos ZFS para integridade de dados e serviços avançados como snapshots e deduplicação. Com o sistema operacional QES 2.1.0, o equipamento direciona sua proposta a virtualização, VDI, backup e serviços de dados críticos.

Em um ambiente de TI onde interrupções impactam operações essenciais, a arquitetura de controladora dupla do ES1686dc mitiga pontos únicos de falha. Recursos como failover/failback, BBU para proteção de cache e Copy To Flash (C2F) aumentam a resiliência operacional. Ao mesmo tempo, as quatro portas 10GbE SFP+ e a expansão via PCIe para 40GbE atendem fluxos de dados intensivos, acelerando virtualização e transferência de grandes arquivos.

O custo da inação em ambientes que requerem continuidade é refletido em janelas de indisponibilidade, perda de dados em eventos de energia e gargalos de I/O. O ES1686dc endereça esses riscos com um conjunto de funcionalidades que priorizam consistência, integridade e desempenho. Este artigo detalha o problema estratégico, consequências da inação, fundamentos técnicos, abordagem de implementação, melhores práticas e medição de sucesso — exclusivamente com base nas capacidades fornecidas pelo equipamento e pelo QES 2.1.0.

Ao final, você terá clareza sobre como o ES1686dc estrutura uma solução de armazenamento empresarial confiável, incluindo suporte a plataformas de virtualização, integração com OpenStack e mecanismos de proteção de dados como SnapSync e snapshots em grande escala.

Problema estratégico

Disponibilidade contínua como requisito de negócio

Empresas que operam sistemas críticos dependem de disponibilidade quase ininterrupta. Arquiteturas de controladora única tendem a concentrar o processamento em um único ponto, elevando o risco de interrupção e dificultando o balanceamento de carga. Em cenários de queda de energia ou desconexão de rede, tais arquiteturas podem resultar em perda de dados e invalidação da alta disponibilidade prometida.

O ES1686dc aborda esse desafio com duas controladoras, permitindo failover rápido quando uma controladora falha. Essa separação de responsabilidades também possibilita a criação de múltiplos pools distribuídos entre controladoras, resultando em melhor uso de recursos e menor chance de saturação de um único caminho de I/O. Essa abordagem reduz risco operacional em operações com alto volume de dados.

Integridade de dados em ambientes heterogêneos

Corrupções silenciosas podem surgir por defeitos de hardware, bugs de firmware ou erros de metadados. Nesses casos, sem mecanismos nativos de verificação, o problema se propaga para os aplicativos. O QES, baseado no ZFS, utiliza somas de verificação para detectar e reparar inconsistências automaticamente, antes que dados corrompidos afetem serviços a montante.

Essa postura de integridade é especialmente relevante em VDI e workloads de virtualização, onde a repetição de dados aumenta as possibilidades de detecção e correção preventiva. A autorreparação (self-healing) reduz a necessidade de intervenções manuais e protege a qualidade do serviço.

Desempenho previsível sob pressão de I/O

Workloads corporativos mistos exigem previsibilidade de I/O. Sem camadas de cache adequadas, as latências crescem e o throughput se torna irregular. O ES1686dc combina L1 ARC (DRAM), L2 ARC (SSD) e ZFS Intent Log para leitura e gravação eficientes, suportando picos de demanda com melhor tempo de resposta.

Além disso, a conectividade de rede com 4×10GbE SFP+ e a opção de 40GbE via PCIe promovem a sustentação de tráfego de virtualização, backup e restauração rápida. Esse conjunto permite que o storage atenda simultaneamente múltiplos serviços sem degradação abrupta.

Consequências da Inação

Interrupções e janelas de indisponibilidade

Em arquiteturas sem redundância de controladora, uma falha pode implicar parada completa do serviço. Em ambientes empresariais, essa interrupção retorna em custos diretos e perda de produtividade. A ausência de failover/failback limita a resiliência, prolongando o tempo de recuperação e aumentando o risco de perda de dados em trânsito.

Sem fontes redundantes e ventilação resiliente, falhas de componentes básicos podem se transformarem em incidentes de alto impacto. O ES1686dc, com fontes e ventiladores hot-swappable redundantes, reduz a probabilidade de downtime motivado por manutenção ou falhas pontuais.

Perda de dados em eventos de energia

Sem proteção de cache, uma queda repentina de energia pode comprometer dados ainda não persistidos. O BBU e o mecanismo Copy To Flash do ES1686dc garantem que a DRAM protegida por bateria seja despejada em SSD M.2, preservando integridade. A recomendação de substituição anual de BBU sustenta a confiabilidade ao longo do ciclo de vida.

Ignorar esses controles significa aceitar risco crescente de inconsistências de gravação e corrupção, especialmente em cargas com alto volume de commits.

Ineficiência de armazenamento e custos ampliados

Sem deduplicação em linha e compactação, ambientes como VDI tendem a replicar massivamente imagens e binários, multiplicando o consumo de capacidade. O QES mitiga esse efeito com deduplicação por bloco e compactação em linha, reduzindo requisitos de I/O e ampliando eficiência.

Importante observar a limitação presente: a compactação de dados do QES 2.1.0 não é suportada em NAS com controladora redundante; esse suporte é previsto para versões superiores do QES. Ignorar essa restrição pode gerar expectativas inadequadas em projetos que dependam da compactação nesse perfil de hardware.

Fundamentos da Solução

Arquitetura de controladora dupla

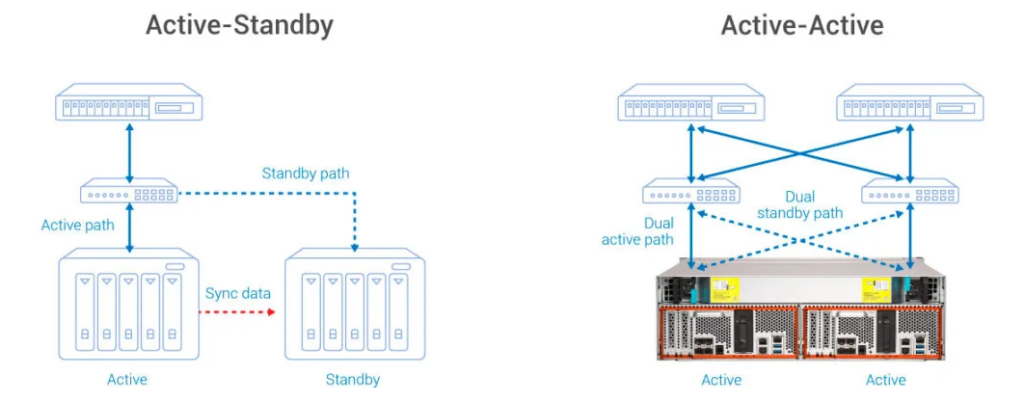

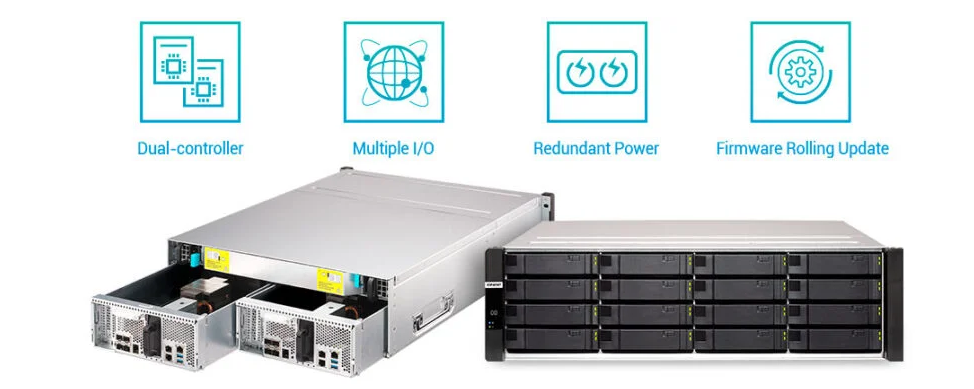

O ES1686dc adota duas controladoras que compartilham serviços de armazenamento e permitem balanceamento de carga. Ao criar múltiplos pools e distribuí-los entre controladoras, o sistema oferece saída simultânea, reduzindo gargalos e elevando a disponibilidade. Em caso de falha, uma controladora assume rapidamente, minimizando impacto aos serviços.

A interface SAS de caminho duplo e a proteção Copy-to-Flash reforçam continuidade mesmo em cenários de desconexão de cabos JBOD, sustentando o funcionamento com gabinetes de expansão EJ1600 v2. O objetivo é preservar operações ininterruptas em condições adversas.

Plataforma de hardware otimizada para resiliência

Baseado em processadores Intel Xeon D e memória ECC DDR4, o ES1686dc oferece escalabilidade com até 8 slots RDIMM por controladora, chegando a 512 GB por controladora. Ventiladores e fontes hot-swappable mantêm a manutenção não disruptiva, e as três portas Gigabit viabilizam recursos como ligação de serviço, entroncamento de porta e MPIO, com uma porta dedicada ao gerenciamento.

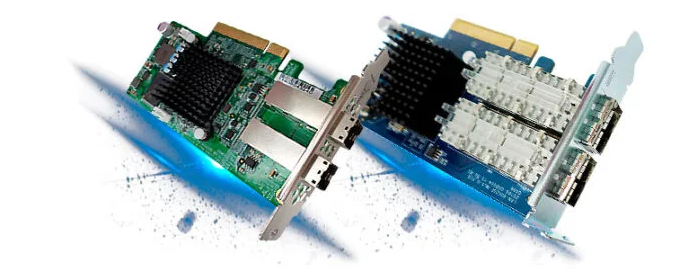

Os dois slots PCIe Gen3 x8 habilitam expansão de rede 10/40GbE e conectividade SAS adicional. Essa flexibilidade permite ajustar o perfil de throughput e crescimento de capacidade por meio da conexão a até sete EJ1600 v2, somando potencial de 1 PB e até 48 Gbps por conexão host.

Sistema de arquivos ZFS e QES 2.1.0

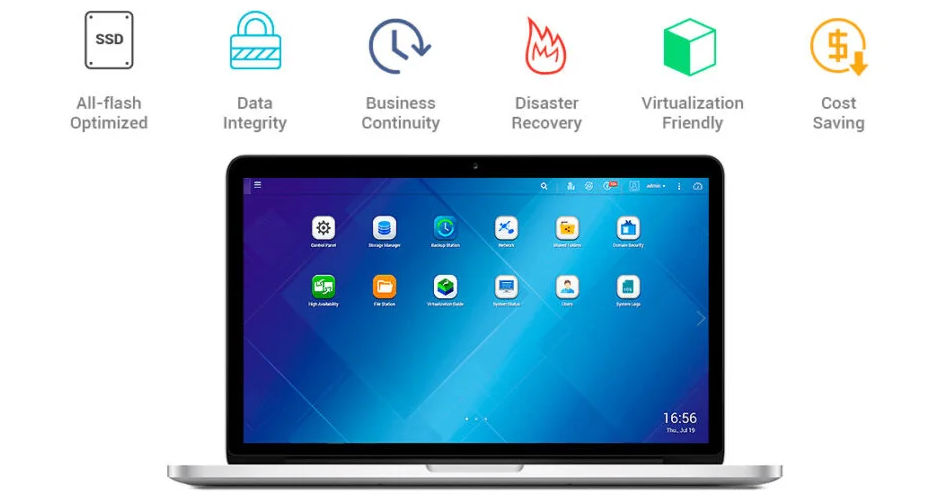

O QES 2.1.0, baseado em FreeBSD, traz o ZFS como fundação para integridade, snapshots e serviços de dados. Recursos como snapshots quase ilimitados, SnapSync, deduplicação e QoS promovem consistência e governança técnica do armazenamento primário. A curva de aprendizagem é suavizada pela continuidade de experiência do ecossistema QTS.

O QES 2.1.0 adiciona o algoritmo Write Coalescing, que transforma gravações aleatórias em sequenciais, reduzindo operações de I/O e ampliando eficiência e vida útil de SSDs em arquiteturas all-flash. O sistema também permite provisionamento excessivo configurável para SSDs (1% a 60%) e pools (1% a 40%), elevando desempenho com aumentos que podem superar 100% conforme alocação.

Camadas de cache e proteção de gravação

A combinação de L1 ARC (DRAM), L2 ARC (SSD) e ZFS Intent Log fornece respostas de baixa latência para leitura e rotas seguras para gravação. O cache de NVRAM reduz o risco de perda em casos de energia instável, e a proteção por bateria assegura que dados em DRAM sejam preservados via C2F. Essa abordagem integra desempenho com resiliência operacional.

Compatibilidade com virtualização e nuvem

O ES1686dc suporta VMware vSphere 6.5, Windows Server 2016 e Citrix XenServer 7.0, além de VAAI e ODX para descarregar operações. Plug-ins de gerenciamento, como QNAP vSphere Client e provedor SMI-S, simplificam operações. Com Mellanox Smart NICs e iSER, há ganhos sobre a eficiência de virtualização VMware.

Para nuvens privadas, o QES suporta OpenStack Cinder e Manila, fornecendo armazenamento em nível de bloco e aceleração de implantação de VMs via iSCSI. Isso amplia a flexibilidade para compor serviços internos com custos otimizados.

Implementação Estratégica

Planejamento de pools e balanceamento entre controladoras

A recomendação é criar múltiplos pools e distribuir sua propriedade entre as duas controladoras. Essa estratégia libera saída simultânea, melhora o balanceamento de carga e reduz a probabilidade de hotspots. Em ambientes com múltiplas aplicações, essa distribuição evita concentração de I/O em um único ponto.

Ao conectar gabinetes EJ1600 v2 por mini-SAS de caminho duplo, a solução mantém operação contínua mesmo que um cabo JBOD não esteja conectado. Essa prática fortalece o perfil de continuidade e permite expansão progressiva sem reestruturações abruptas.

Proteção de cache e manutenção preventiva

Habilitar a proteção de gravação com BBU e C2F é essencial para preservar dados em eventos de energia. A substituição anual do BBU mantém os níveis de proteção especificados. Em termos operacionais, essa medida reduz a exposição a inconsistências e reforça SLAs internos de integridade.

Para cargas com picos de gravação, a NVRAM associada a ZIL absorve bursts com menor latência. A expansão de DRAM, considerando a retenção de 8 GB para cache de gravação, pode ser planejada alinhando-se ao crescimento das aplicações.

Adoção de SSDs SATA com redundância de caminho

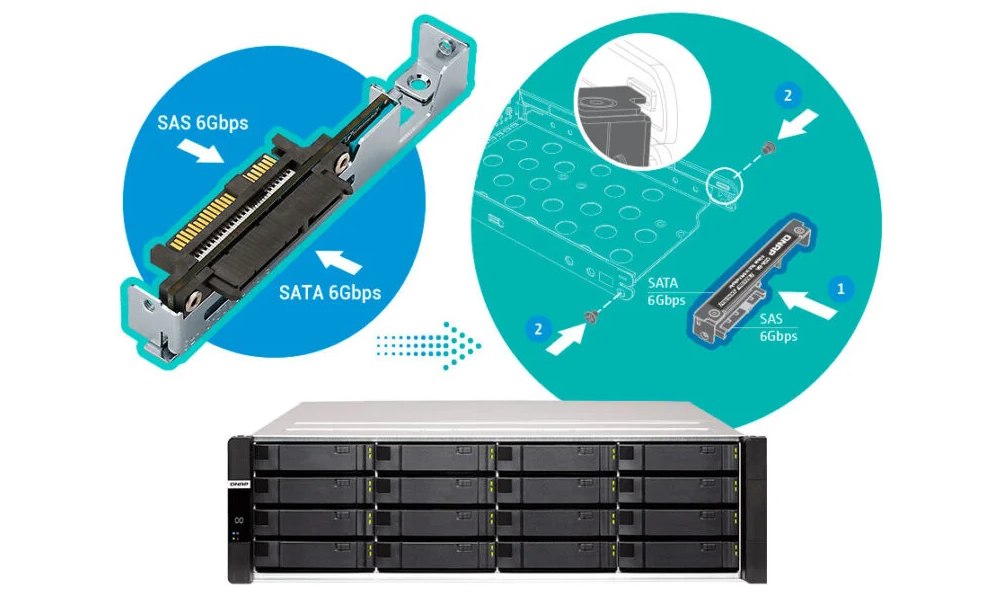

Ambientes com controladora dupla requerem unidades com suporte a porta dupla para manter disponibilidade em ambos os caminhos. O adaptador QDA-SA permite o uso de SSDs SATA de 6 Gb/s em baias SAS 3,5″, estendendo os benefícios de porta dupla SAS a unidades SATA e possibilitando aumento de capacidade com custo otimizado.

Essa abordagem viabiliza cenários híbridos, aproveitando a economia do SATA sem sacrificar a alta disponibilidade inerente ao design de controladora dupla do ES1686dc.

Rede e aceleração de virtualização

A instalação de placas 10/40GbE via PCIe amplia a banda para virtualização, backup e mídia. Em ambientes VMware, o uso de Mellanox Smart NICs com iSER otimiza a pilha, reduzindo carga da CPU e melhorando eficiência. As quatro portas 10GbE SFP+ nativas oferecem base sólida para segmentação e resiliência de tráfego.

Para operações com múltiplos hosts, a combinação de 10GbE/40GbE e MPIO nas portas Gigabit auxilia a compor caminhos redundantes e a manter consistência de throughput diante de falhas de enlace.

Snapshots, replicação e orquestração de recuperação

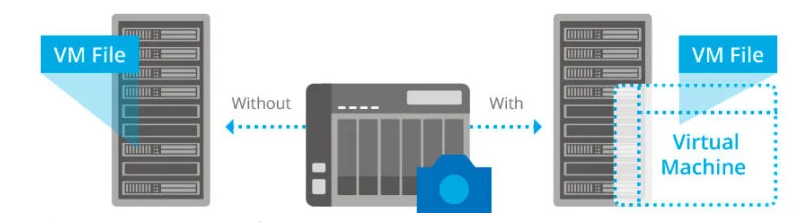

Com suporte a até 65.535 snapshots por iSCSI LUN e pastas compartilhadas, é possível programar capturas horárias por longos períodos. O SnapSync replica em nível de bloco para sites remotos, com backups incrementais, deduplicação e compactação de metadados em tempo real, economizando banda.

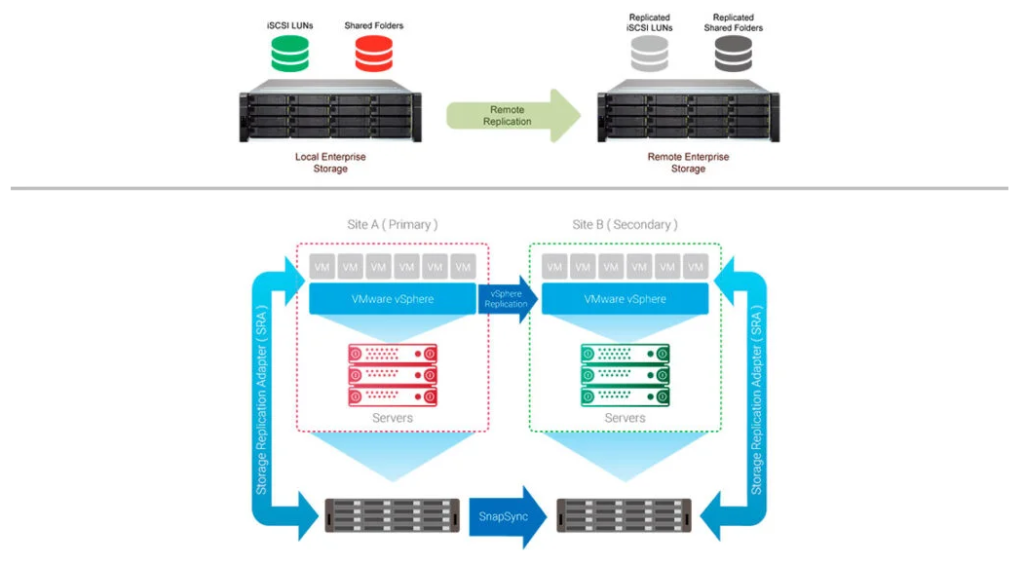

Em ambientes VMware, o suporte ao SRM com SRA transfere sobrecargas do ESXi para o NAS, simplificando backup e restauração de VMs e acelerando retomada de serviços em falhas primárias.

Backups VSS-aware e ecossistema Windows

O NetBak Replicator, compatível com VSS, permite criar backups completos em datacenters e ambientes de virtualização sem necessidade de software adicional. Com o QNAP Snap Agent e VSS Hardware Provider, os componentes de VSS podem ser implantados no mesmo servidor, tornando a operação mais direta com requisitos mínimos: o ES1686dc e um storage operacional.

Melhores Práticas Avançadas

Alocação de over-provisioning em SSDs e pools

O QES 2.1.0 permite provisionamento excessivo de 1% a 60% em SSDs e de 1% a 40% em pools, gerando ganhos consistentes de desempenho. Em cenários all-flash, essa configuração contribui para reduzir latências e ampliar a vida útil das unidades, graças ao Write Coalescing que sequencializa gravações.

Em ambientes com VDI e workloads transacionais, o ajuste de over-provisioning deve considerar o perfil de I/O e a necessidade de responsividade durante picos de login, migração ou atualizações de imagens.

Estratégias para VDI com deduplicação em linha

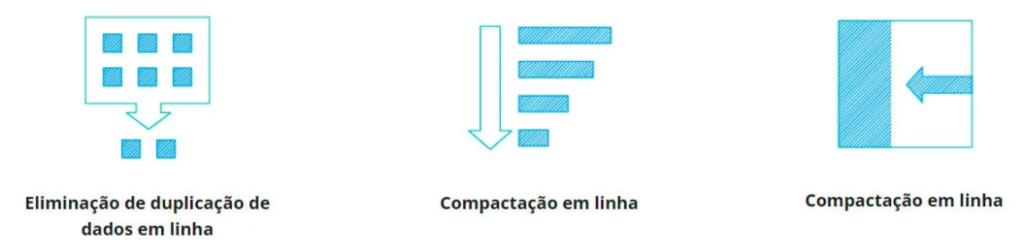

Como mais de 90% dos dados em VDI podem ser duplicados, a deduplicação em linha por bloco do QES melhora a utilização do armazenamento e reduz I/O. As desktops virtuais deduplicadas são mais facilmente armazenadas em cache, beneficiando a experiência do usuário e a densidade por host.

Para dados altamente repetitivos ou massas de arquivos pequenos (como logs), a combinação de deduplicação e, quando aplicável, compactação em linha aumenta a eficiência de SSD. Reforçando: a compactação do QES 2.1.0 não é suportada em NAS de controladora redundante, sendo prevista para versões superiores do QES.

Expansão de capacidade sem interrupção

Com a placa SAS 12G2E conectando até sete EJ1600 v2 de 16 baias, o ambiente pode alcançar 1 PB de capacidade, com eficiência de até 48 Gbps por conexão host. Essa expansão preserva a continuidade operacional, valendo-se do caminho duplo mini-SAS e dos mecanismos de failover do ES1686dc.

Esse desenho favorece crescimento previsível de capacidade, evitando migrações disruptivas e protegendo a janela de operação de serviços críticos.

Gestão de rede e segmentação de serviços

As quatro portas 10GbE SFP+ podem ser alocadas para isolar tráfego de virtualização, backup e compartilhamento de arquivos. Essa segmentação reduz interferência entre cargas e facilita o controle de QoS presente no QES, sustentando desempenho consistente em ambientes multiaplicação.

Medição de Sucesso

Disponibilidade e continuidade

Indicadores de sucesso incluem a ocorrência de failovers funcionais com tempo de inatividade próximo de zero e a continuidade de serviços durante desconexões de caminho único com JBOD. A presença de fontes e ventiladores redundantes hot-swappable deve refletir em menor incidência de janelas de manutenção corretiva.

A integridade de dados, apoiada por somas de verificação e autorreparação do ZFS, deve se traduzir em ausência de propagação de corrupção para aplicações.

Eficiência de armazenamento

Em VDI, a deduplicação por bloco e, quando aplicável ao cenário, a compactação em linha, devem reduzir a razão de capacidade consumida por desktop virtual. O cache em múltiplos níveis (L1/L2/ZIL) deve melhorar tempos de resposta em picos previsíveis.

Em arquiteturas all-flash, o Write Coalescing e o over-provisioning devem resultar em menor I/O amplificado e maior consistência de latência sob carga.

Desempenho de rede e virtualização

Adoções de 10/40GbE e iSER com Mellanox Smart NICs tendem a refletir em melhor throughput e descarregamento de CPU em hosts VMware. Métricas de backup/restauração devem evidenciar aceleração por meio de VAAI/ODX e integração SRM/SRA.

Análise de Cenários Críticos

Data center de médio porte com VDI

Um data center com alto volume de desktops virtuais enfrenta picos de login e atualização de imagens. A deduplicação em linha por bloco e o cache multinível do ES1686dc reduzem I/O, enquanto 4×10GbE suportam trânsito simultâneo de imagens e perfis. Os snapshots quase instantâneos permitem pontos de restauração sem afetar gravações contínuas.

Em falha de controladora, o failover mantém sessões VDI ativas com mínima interrupção. O SnapSync em nível de bloco fornece recuperação rápida em site secundário.

Ambiente de virtualização com SRM

Com VMware vSphere 6.5, VAAI e SRM, o SRA transfere overhead do ESXi para o NAS, simplificando políticas de backup e restauração de VMs. Essa integração reduz janelas de recuperação e ajuda a padronizar processos de retomada.

A conectividade 10/40GbE e iSER com Mellanox Smart NICs melhora o caminho de dados entre hosts e armazenamento, sustentando SLAs de desempenho durante testes e ativações de DR.

Storage para logs e arquivos pequenos

Ambientes com grande volume de arquivos pequenos, como logs de transação, se beneficiam de cache e write coalescing em arquiteturas all-flash. A autorreparação do ZFS protege contra corrupções silenciosas que poderiam comprometer auditorias ou reconciliações.

Pontos de Falha Potenciais e Mitigação

Dependência do BBU para proteção de cache

O BBU é central para preservar dados em cache durante quedas de energia. A mitigação é seguir a recomendação de substituição anual, mantendo a capacidade de C2F. Ignorar essa rotina aumenta o risco de perda de dados não persistidos.

Expectativas de compactação em controladora dupla

Como a compactação do QES 2.1.0 não é suportada em NAS com controladora redundante, depender desse recurso nesse perfil causa desalinhamento. A mitigação é planejar a eficiência primariamente com deduplicação e cache, e considerar versões superiores do QES quando o suporte estiver disponível.

Concentração de carga em um único pool

Consolidar I/O em um pool sob uma única controladora cria hotspots e reduz resiliência. A mitigação é distribuir pools entre controladoras, promovendo saída simultânea e balanceamento de carga.

Interoperabilidade

Virtualização e hipervisores

O ES1686dc integra-se com VMware vSphere 6.5, Windows Server 2016 e Citrix XenServer 7.0. Suporte a VAAI e ODX melhora desempenho descarregando operações do host, enquanto plug-ins e SMI-S simplificam o gerenciamento de rotinas.

Em VMware com Mellanox Smart NICs, o iSER otimiza o caminho de dados, elevando eficiência na virtualização. Essas capacidades permitem compor arquiteturas com melhor utilização de CPU em hosts.

Nuvem privada com OpenStack

O suporte a OpenStack Cinder e Manila fornece armazenamento em bloco para máquinas virtuais e compartilhamento de dados. Com iSCSI, a implantação de imagens é acelerada, e a integração a plataformas comerciais de nuvem torna-se mais direta e econômica.

Requisitos de Segurança e Governança Técnica

Integridade e proteção de dados

O ZFS no QES utiliza somas de verificação para detectar e corrigir corrupções silenciosas, preservando a integridade antes que dados cheguem às aplicações. A proteção de cache com BBU e C2F complementa essa camada ao resguardar gravações pendentes durante falhas de energia.

Snapshots copy-on-write quase instantâneos e replicação SnapSync com deduplicação e compactação de metadados minimizam janelas de risco e otimizam banda na proteção remota.

Conclusão

Resumo dos pontos principais

O QNAP ES1686dc combina controladora dupla, ZFS no QES 2.1.0, cache multinível e conectividade 10/40GbE para entregar alta disponibilidade e desempenho. Recursos como snapshots massivos, SnapSync e deduplicação por bloco ampliam proteção e eficiência, e a integração com virtualização e OpenStack amplia a aplicabilidade.

Considerações finais de implementação

Distribuir pools entre controladoras, manter o BBU atualizado e planejar expansão via EJ1600 v2 são decisões que sustentam continuidade e crescimento. Em ambientes com controladora redundante, alinhar expectativas sobre compactação evita surpresas, direcionando a eficiência para deduplicação e cache.

Perspectivas futuras

Com a previsão de suporte de compactação em versões superiores do QES para controladora redundante, há perspectiva de ganhos adicionais de eficiência. A base atual já provê consistência e integridade para workloads críticos.

Próximos passos práticos

Mapeie pools por controladora para balanceamento, ative proteção de cache com C2F e BBU, configure SnapSync para contingência remota e integre com hipervisores suportados. Para ganhos de throughput, planeje upgrades 10/40GbE via PCIe e avalie iSER com Mellanox em VMware.
